Prawidłowe podłączenie stacji ładowania PowerBox do sieci elektrycznej to kluczowy element bezpiecznej i efektywnej eksploatacji. W tym przewodniku wyjaśniamy, do jakich typów sieci można podłączyć PowerBox oraz przedstawiamy szczegółowe schematy instalacji.
PowerBox – Uniwersalność i Bezpieczeństwo
Stacje ładowania PowerBox 22kW oraz PowerBox 11kW zostały zaprojektowane z myślą o maksymalnej kompatybilności z różnymi typami sieci elektrycznych stosowanych w Polsce i Europie. Dzięki zaawansowanym zabezpieczeniom (MCB i RCD) oraz możliwości pracy z sieciami trójfazowymi 230/400V, PowerBox zapewnia najwyższy poziom bezpieczeństwa podczas ładowania pojazdów elektrycznych.

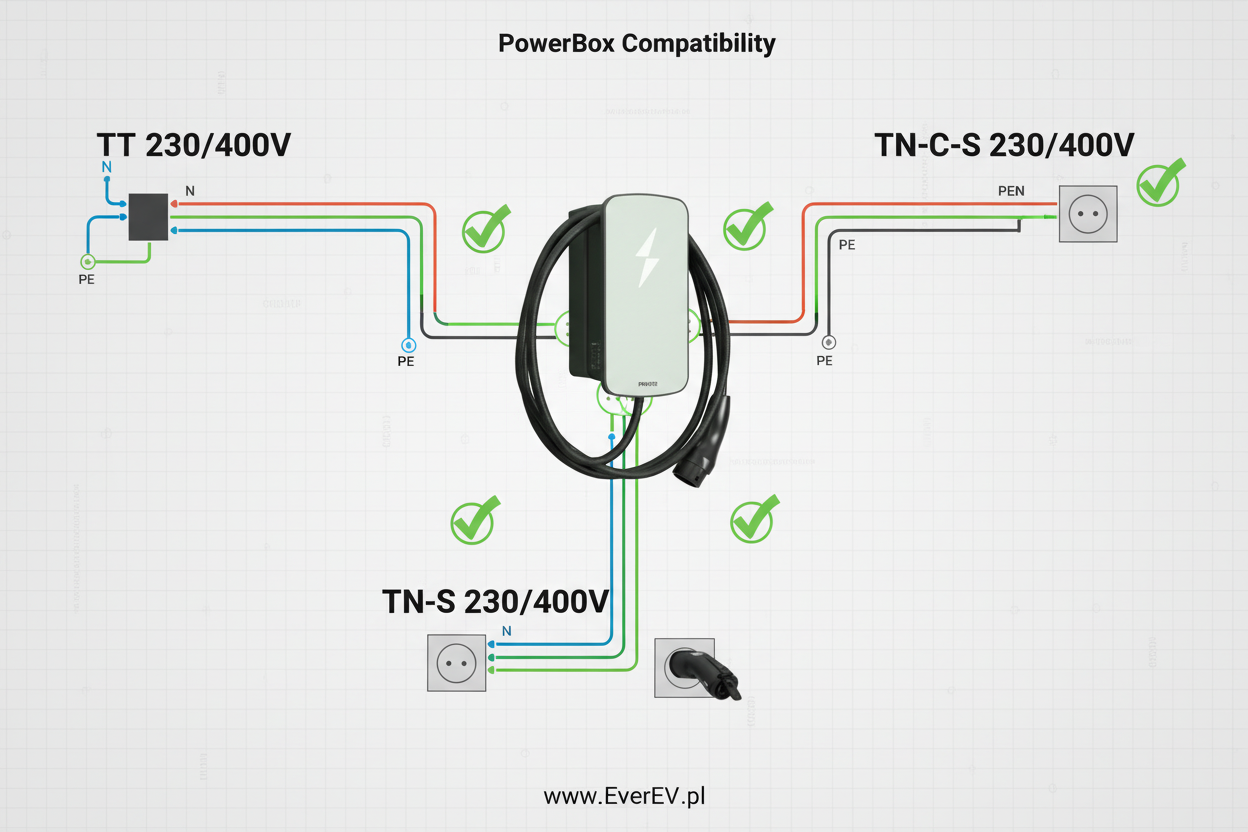

Typy Sieci Elektrycznych dla PowerBox
PowerBox można bezpiecznie podłączyć do trzech głównych typów sieci elektrycznych:
1. Sieć TT 230/400V
Sieć typu TT to najpopularniejszy system w instalacjach domowych w Polsce. Charakteryzuje się oddzielnym uziemieniem po stronie transformatora oraz po stronie odbiorcy.
Kluczowe cechy instalacji TT:
- Trzy przewody fazowe (L1, L2, L3) – 400V między fazami
- Przewód neutralny (N) – 230V między fazą a neutralnym
- Przewód ochronny PE podłączony do lokalnego uziemienia
- Zabezpieczenia MCB (wyłącznik nadprądowy) i RCD (wyłącznik różnicowoprądowy)
2. Sieć TN-C-S 230/400V
System TN-C-S łączy zalety systemów TN-C i TN-S. W części instalacji przewód neutralny i ochronny są połączone (PEN), a następnie rozdzielone na przewód N i PE.
Kluczowe cechy instalacji TN-C-S:
- Przewód PEN rozdzielony na N i PE przed PowerBox
- Dodatkowe uziemienie lokalne dla przewodu PE
- Wyższa odporność na zakłócenia elektromagnetyczne
- Często stosowana w nowszych instalacjach przemysłowych i komercyjnych
3. Sieć TN-S 230/400V
System TN-S to najbezpieczniejszy typ sieci, w którym przewód neutralny (N) i ochronny (PE) są całkowicie rozdzielone na całej długości instalacji.
Kluczowe cechy instalacji TN-S:
- Pełne rozdzielenie przewodów N i PE od transformatora
- Najwyższy poziom bezpieczeństwa użytkowników
- Minimalne ryzyko przepięć i zakłóceń
- Zalecana dla nowoczesnych instalacji
Wspólne Elementy Wszystkich Instalacji
Niezależnie od typu sieci, każda instalacja PowerBox wymaga:
- Generator lub transformator – źródło zasilania trójfazowego 230/400V
- MCB (Miniature Circuit Breaker) – wyłącznik nadprądowy chroniący przed przeciążeniem
- RCD (Residual Current Device) – wyłącznik różnicowoprądowy typu A lub B (30mA)
- Prawidłowe uziemienie – zgodne z normami PN-IEC
- Odpowiedni przekrój przewodów – minimum 6mm² dla 11kW, 10mm² dla 22kW
Dlaczego Warto Wybrać PowerBox?
Stacje ładowania PowerBox wyróżniają się:
- ✅ Uniwersalnością – kompatybilność z wszystkimi typami sieci TT, TN-C-S i TN-S
- ✅ Bezpieczeństwem – wbudowane zabezpieczenia MCB i RCD
- ✅ Wydajnością – moc 11kW lub 22kW dla szybkiego ładowania
- ✅ Jakością wykonania – premium komponenty i estetyczny design
- ✅ Łatwością instalacji – przejrzyste schematy i dokumentacja techniczna
Kompletne Rozwiązanie z Kolumną Montażową
Dla maksymalnej wygody instalacji polecamy Kolumnę montażową SEKWOJA, która umożliwia wolnostojącą instalację PowerBox bez konieczności montażu na ścianie. To idealne rozwiązanie dla parkingów zewnętrznych i miejsc, gdzie montaż naścienny nie jest możliwy.
Podsumowanie
PowerBox to profesjonalna stacja ładowania zaprojektowana z myślą o bezpieczeństwie i uniwersalności. Możliwość podłączenia do trzech najpopularniejszych typów sieci elektrycznych (TT, TN-C-S, TN-S) sprawia, że PowerBox sprawdzi się zarówno w instalacjach domowych, jak i komercyjnych.
Pamiętaj: Instalację elektryczną stacji ładowania PowerBox powinien wykonać wykwalifikowany elektryk z odpowiednimi uprawnieniami. Prawidłowa instalacja to gwarancja bezpieczeństwa i długiej, bezawaryjnej pracy urządzenia.
